Manuel d'utilisation du thermostat Z-Wave TKB Home TZ1036

Vous trouverez ici le manuel d'utilisation en français du module z-wave TKB HOME TZ1036 Thermostat

sommaire

Présentation
Installation
Câblage
Inclusion
Exclusion
Boutons et interactions

Présentation

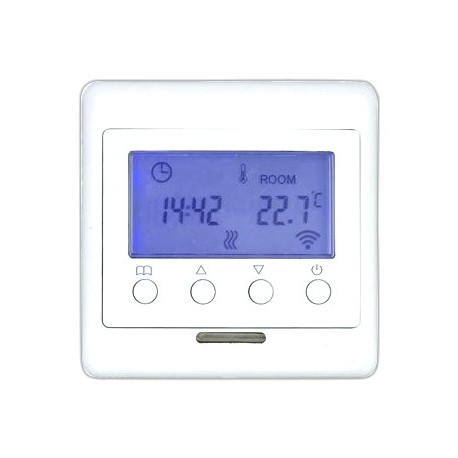

Le module TKB Home TZ1036 Thermostat est un thermostat intelligent pour chauffage au sol électrique ou radiateurs électriques qui utilise la technologie Z-Wave qui peut aussi fonctionner sans contrôleur/box domotique.

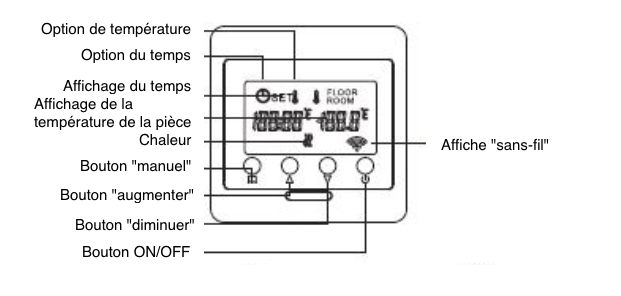

Presentation-Zwave-Thermostat-TKB-TZ1036

Installation

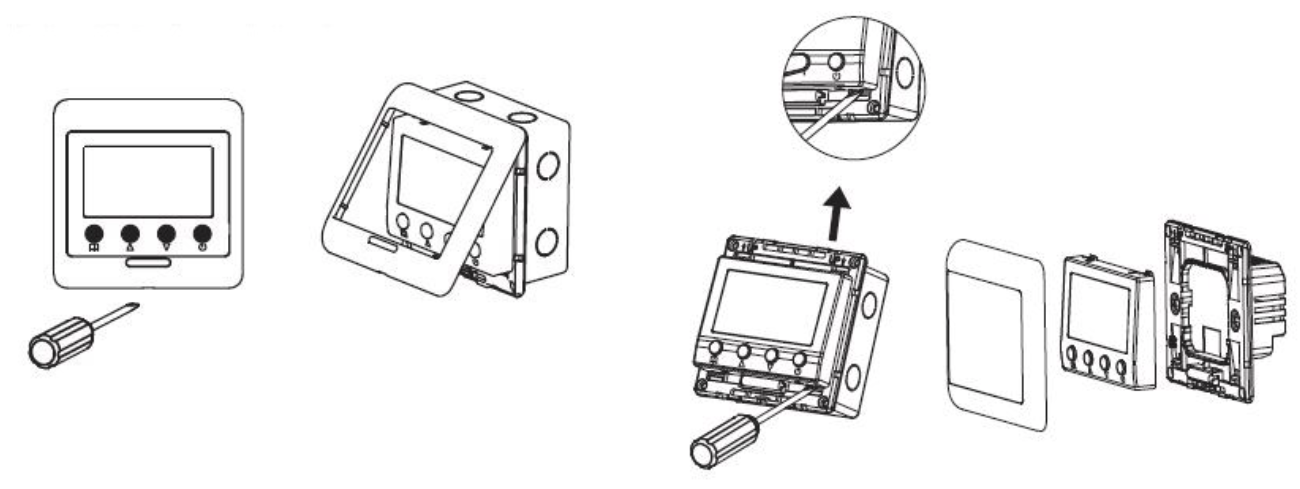

1. Insérer votre tourne vis dans le petit trou de la plaque avant pour enlever la plaque avant

Installation-Encastrement-Support-Thermostat-Zwave-TKB-TZ1036

2. Après avoir connecté les fils, remettre la plaque arrière dans la boite d'encastrement
3. Monter le thermostat dans la plaque arrière

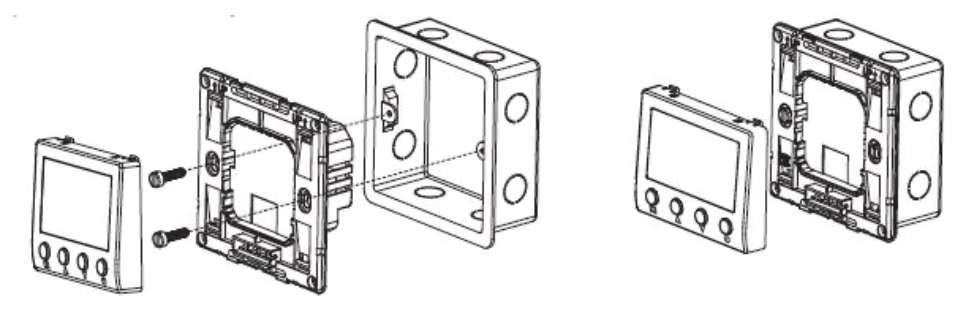

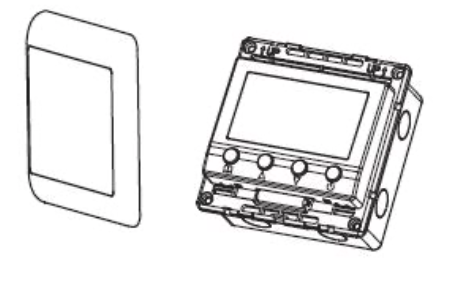

Installation-Ensemble-Module-Thermostat-Zwave-TKB-TZ1036 4. Remonter la plaque avant et le support

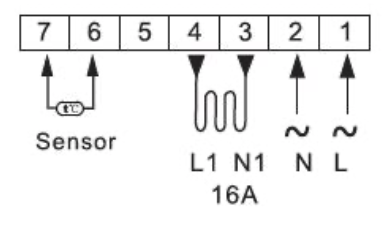

Câblage

Inclusion

Cette étape permet d'ajouter le module à votre réseau Z-Wave et ainsi de le rendre utilisable par votre box domotique mais aussi de lui faire commander directement d'autres modules présents sur le même réseau Z-Wave.

l'inclusion étant une étape sensible et nécessitant beaucoup d'échanges avec le contrôleur Z-Wave, il est très fortement recommandé d'effectuer cette opération à moins de 2 m sans obstacle du contrôleur Z-Wave (box domotique).

Le processus d'inclusion peut porter plusieurs noms suivant les logiciels ou box domotique utilisés. Il peut par exemple être appelé "ajouter un périphérique Z-Wave" ou associer un module (bien que le terme "association" soit impropre avec le Z-Wave car définissant un autre type d'action).

Le module doit être alimenté
Mettez votre contrôleur Z-Wave (votre box domotique) en mode inclusion
Effectuez un triple appui rapidement sur le bouton "Manuel" de votre module
L'icône "sans fil" se met à clignoter et ensuite disparait

Votre module a bien été incrémenté dans votre réseau Z-Wave et dans votre box domotique

Exclusion

Cette opération permet de "libérer" le module de son inclusion précédente afin de pouvoir l'inclure de nouveau à un réseau Z-Wave.

L'exclusion étant une étape sensible, il est très fortement recommandé d'effectuer cette opération à moins de 2 m sans obstacle du contrôleur Z-Wave (box domotique).

Le processus d'exclusion peut porter plusieurs noms suivant les logiciels ou box domotiques utilisés. Il peut par exemple être appelé "supprimer un périphérique Z-Wave".

Vous pouvez exclure un module Z-Wave avec n'importe quel contrôleur (ou box domotique), même s'il ne s'agit pas de celui qui avait servi à inclure.

Le module doit être alimenté
Mettez votre contrôleur Z-Wave (votre box domotique) en mode exclusion
Effectuez un triple appui rapidement sur le bouton "Manuel" de votre module
L'icône "sans fil" se met à clignoter et ensuite disparait

Votre module a bien été retiré de votre réseau Z-Wave et de votre box domotique

Boutons et interactions

Appuyez 3 secondes sur le bouton "Manuel", l'écran affiche l'écran de changement de température.

Pendant le mode température :

Appuyez sur le bouton pour augmenter ou pour diminuer la température de 0,5°C

Pendant le mode temps :

Appuyez sur le bouton ou pour ajuster l'heure

Pendant le mode calibrage de l'heure :

Appuyez sur ou pendant 3 secondes pour ajuster la calibration de la température

Appuyez sur ou pour ajuster la valeur vérifié. Changement possible jusqu'à 9.9°C
