MANUEL D'UTILISATION DU MODULE Z-WAVE+ eurotronic spirit
Vous trouverez ici le manuel d'utilisation en français du module Z-wave+ Eurotronic Spirit

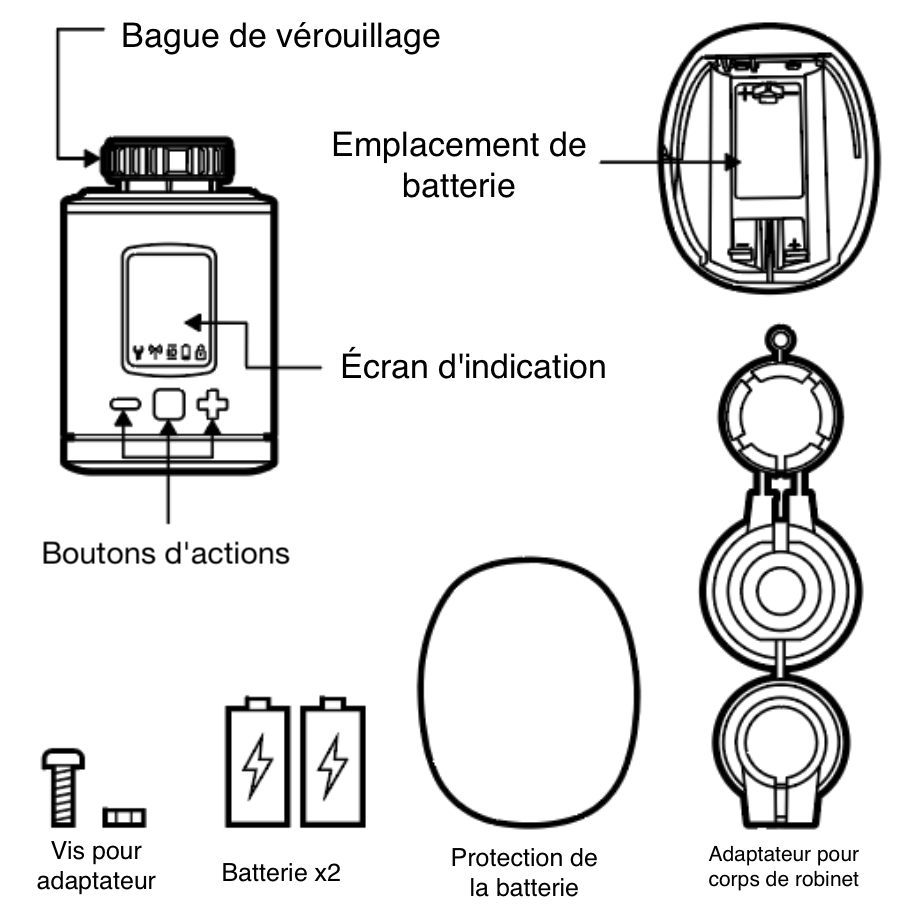

PRÉSENTATION

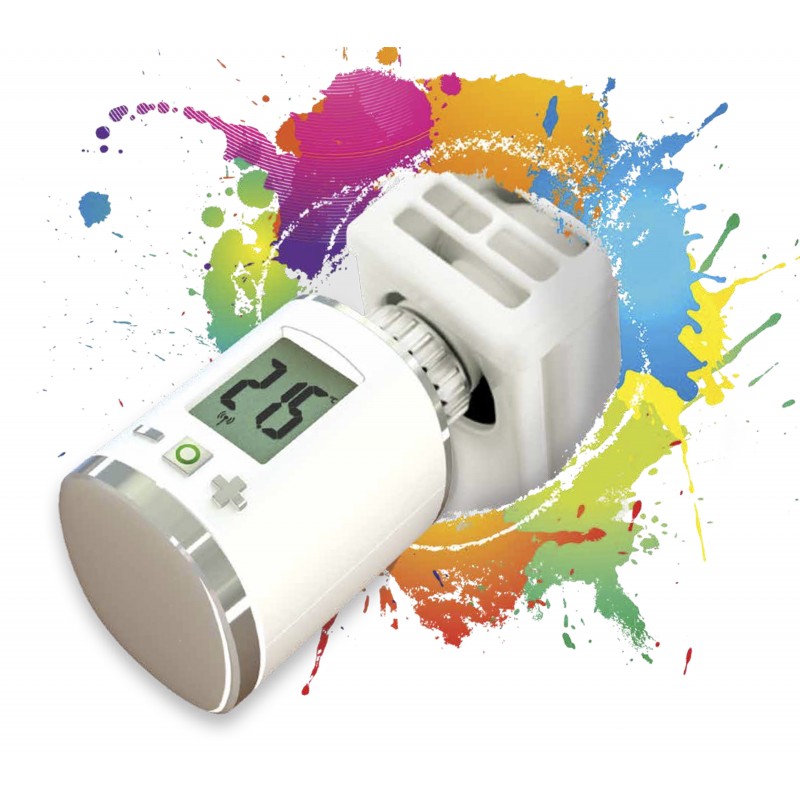

L'Eurotronic Spirit est une tête thermostatique intelligente destinée à être installée sur le robinet de votre radiateur à eau pour chauffage central. Une fois connectée à votre box domotique compatible Z-Wave, vous pourrez gérer vos têtes thermostatiques Eurotronic Spirit depuis un smartphone ou tablette voir à la voix, de chez vous ou à distance
INSTALLATION

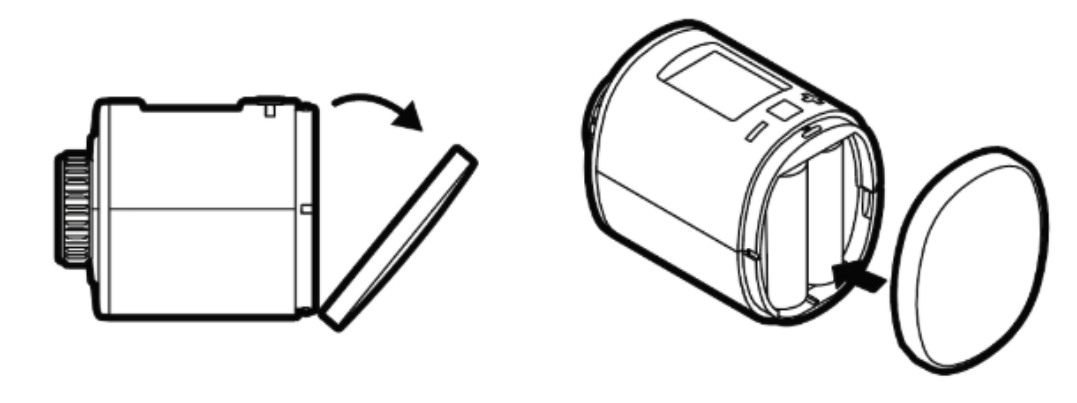

INSÉRER LES BATTERIES
- 1. Enlever la protection de la batterie juste en la tirant
- 2. Maintenant insérer la batterie
- 3. Faites attention de la polarité
- 4. Puis refermez la protection de la batterie
MONTER LE MODULE Eurotronic spirit

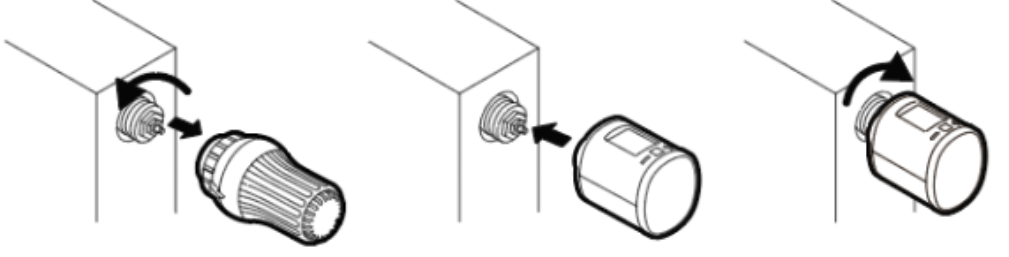

Installation sans adaptateur :

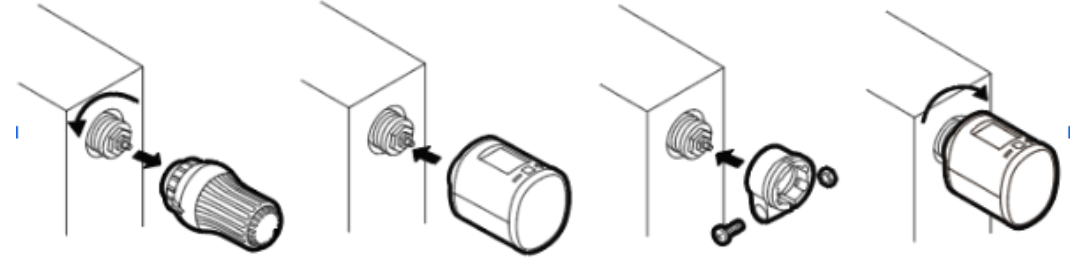

Installation avec adaptateur:

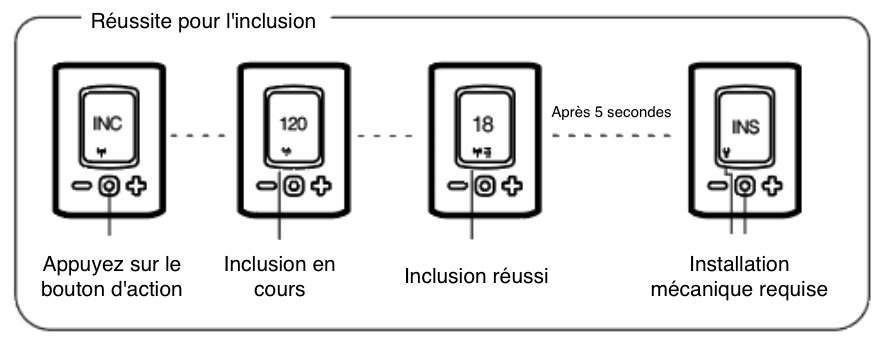

INCLUSION
Cette étape permet d'ajouter le module à votre réseau Z-Wave et ainsi de le rendre utilisable par votre box domotique mais aussi de lui faire commander directement d'autres modules présents sur le même réseau Z-Wave.
- Le module doit être alimenté
- Mettez votre contrôleur Z-Wave (votre box domotique) en mode inclusion
- Votre module a bien été incrémenté dans votre réseau Z-Wave et dans votre box domotique

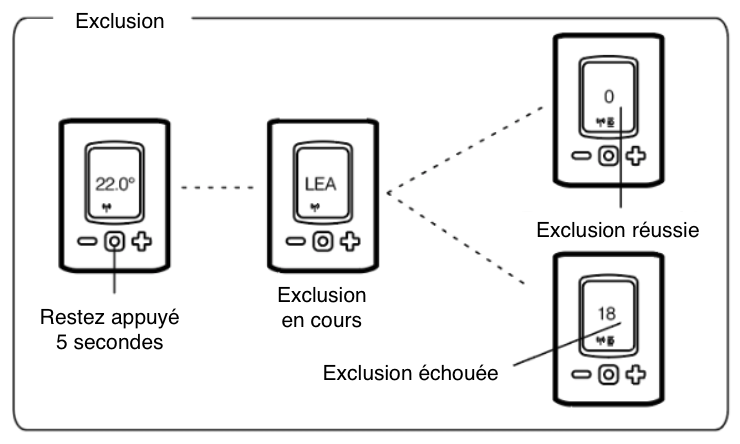

EXCLUSION
Cette opération permet de "libérer" le module de son inclusion précédente afin de pouvoir l'inclure de nouveau à un réseau Z-Wave.
- Le module doit être alimenté
- Mettez votre contrôleur Z-Wave (votre box domotique) en mode exclusion
RÉINITIALISATION
En cas de dysfonctionnement ou de difficultés à exclure / inclure le module, vous pouvez tenter une remise aux valeurs d'usine. Cette opération supprimera l'inclusion et les associations et mettra les paramètres à leur valeurs par défaut.
- Retirez les batteries
- Restez appuyé sur le bouton d'action
- Pendant que vous appuyez sur le bouton d'action, insérez les piles
- L'écran va vous afficher un icône "RES"
- Relâchez le bouton d'action
- Maintenant appuyez sur le bouton d'action
- Votre module a bien été réinitialisé aux valeurs d'usine et les paramètres à leur valeurs par défaut
SÉCURITÉ ENFANT
Activer la sécurité enfant empêche de faire des modification manuellement sur le module
- Le module doit être alimenté
- Restez appuyé sur le bouton + et le bouton - en même temps pendant 3 secondes
- Un icône de cadenas doit apparaitre sur le module
- Votre module est bien passé en sécurité enfant
SIGNIFICATION DES BOUTONS ET INTERACTIONS
| BOUTON | INTERACTION | EFFET |
| - | Appuyer une fois | Baisse la température de la pièce de 0,5°C |
| - | Rester appuyé | Baisse de 0,5°C la température de la pièce toutes les 0,5 secondes jusqu'à ce que la température soit mise au plus bas |
| + | Appuyer une fois | Augmente la température de la pièce de 0,5°C |
| + | Rester appuyé | Augmente de 0,5°C la température de la pièce toutes les 0,5 secondes jusqu'à ce que la température soit mise au plus haut |
| Bouton d'action | Appuyer une fois |
- Confirme une action |
| Bouton d'action | Rester appuyé 3 secondes | L'écran montre le l'identifiant du noeud Z-Wave |
| Bouton d'action | Rester appuyé 5 secondes | Mode Exclusion |
| Bouton d'action | Rester appuyé pendant qu'il n'y a pas de batterie puis mettre les batteries | Réinitialisation |
| + et - | Rester appuyé sur les deux boutons en même temps pendant 3 secondes | Active ou désactive la sécurité enfant |
PARAMÈTRES
| N° | Valeur usine | Valeur | Effet |
| 1 (1 octet) Inverse l'orientation de l'écran | 0 | 0 | Orientation normal |
| 1 | Orientation inversé | ||
| 2 (1 octet) Configuration de l'extinction de l'écran | 0 | 0 | Toujours allumé |
| 5 à 30 | Temps en secondes | ||
| 3 (1 octet) Permet d'activer ou non le backlight | 1 | 0 | Backlight désactivé |
| 1 | Backlight activé | ||
| 4 (1 octet) Activer ou desactiver les rapport de batterie | 1 | 0 | Désactivé |
| 1 | Activé | ||
| 5 (1 octet) Un rapport de changement de température est envoyé quand il y a un changement d'au moins la valeur défini | 5 | 0 | Rapport désactivé |
| 1 à 50 | 1 = 0.1 degrés | ||
| 6 (1 octet) Un rapport de changement d'ouverture de la valve est envoyé quand il y a un changement d'au moins la valeur défini | 0 | 0 | Rapport désactivé |
| 1 à 100 | Rapport en pourcent | ||
| 7 (1 octet) Défini une sensibilité de la détection d'ouverture de fenêtre | 2 | 0 | Détection désactivé |
| 1 | Faible détection | ||
| 2 | Moyenne détection | ||
| 3 | Forte détection | ||
| 8 (1 octet) Défini un offset de la température mesuré | 0 | 0 à 50 | En degré Celsius (0°C à 5°C) |
| 128 | La température est fournie de façon externe | ||
| 206 à 255 | En degré Celsius ( -5°C à - 0,1°C) |
