Manuel d'utilisation du module Z-Wave+ Heiman HS2WD-Z "smart siren"

2021 1 668 vues

Manuel d'utilisation du module Z-wave+ heiman HS2WD-Z "smart siren"

Vous trouverez ici le manuel d'utilisation en français du module Z-wave+ Heiman HS2WD-Z "Smart Siren"

Sommaire

Présentation

Le module Heiman HS2WD-Z "Smart Siren" est une sirène intelligente qui utilise la technologie Z-Wave+
Une puissance sonore de 95dB et détiens une alarme visuelle par voyant rouge.

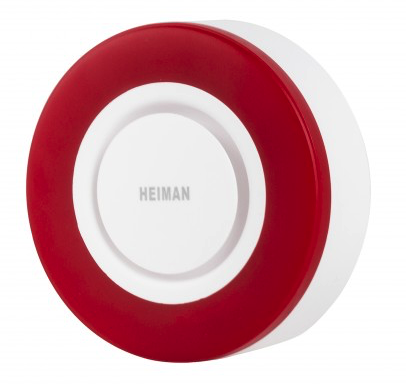

Module-Zwave-Heiman-SmartSiren

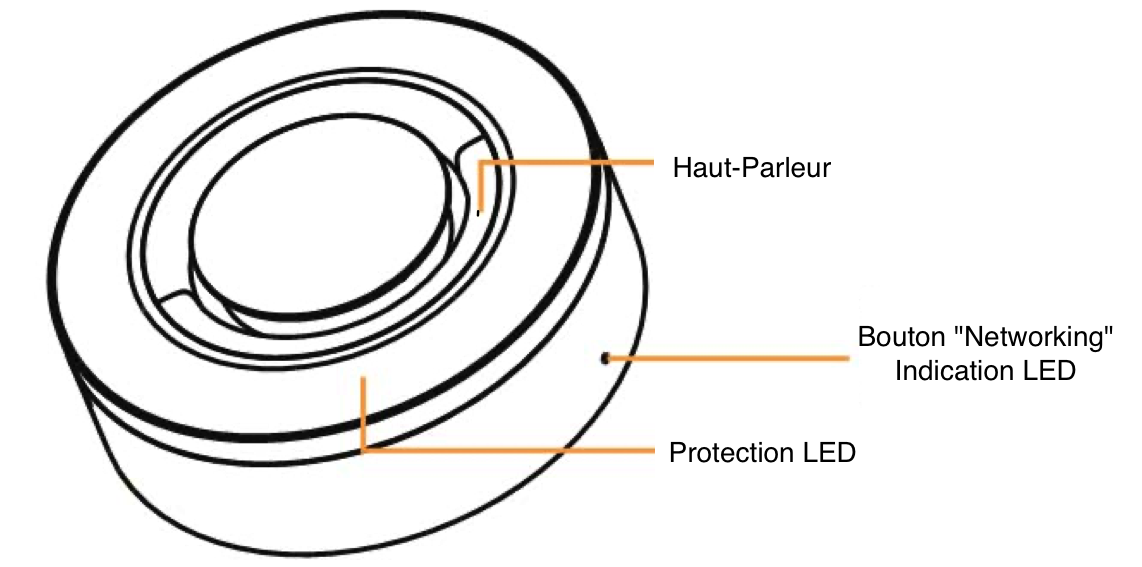

Presentation-Zwave-Heiman-Sirene-SmartSiren

Inclusion

Cette étape permet d'ajouter le module à votre réseau Z-Wave et ainsi de le rendre utilisable par votre box domotique mais aussi de lui faire commander directement d'autres modules présents sur le même réseau Z-Wave.

l'inclusion étant une étape sensible et nécessitant beaucoup d'échanges avec le contrôleur Z-Wave, il est très fortement recommandé d'effectuer cette opération à moins de 2 m sans obstacle du contrôleur Z-Wave (box domotique).
Le processus d'inclusion peut porter plusieurs noms suivant les logiciels ou box domotique utilisés. Il peut par exemple être appelé "ajouter un périphérique Z-Wave" ou associer un module (bien que le terme "association" soit impropre avec le Z-Wave car définissant un autre type d'action).
  • Le module doit être alimenté
  • Mettez votre contrôleur Z-Wave (votre box domotique) en mode inclusion
  • Effectuez un triple appui rapidement sur le bouton "Networking", la Led va clignoter trois fois en vert, attendez que le processus d'inclusion se termine
  • La LED devient verte et ensuite s'éteint
    • Votre module a bien été incrémenté dans votre réseau Z-Wave et dans votre box domotique

Exclusion

Cette opération permet de "libérer" le module de son inclusion précédente afin de pouvoir l'inclure de nouveau à un réseau Z-Wave.

L'exclusion étant une étape sensible, il est très fortement recommandé d'effectuer cette opération à moins de 2 m sans obstacle du contrôleur Z-Wave (box domotique).
Le processus d'exclusion peut porter plusieurs noms suivant les logiciels ou box domotiques utilisés. Il peut par exemple être appelé "supprimer un périphérique Z-Wave".
Vous pouvez exclure un module Z-Wave avec n'importe quel contrôleur (ou box domotique), même s'il ne s'agit pas de celui qui avait servi à inclure.
  • Le module doit être alimenté
  • Mettez votre contrôleur Z-Wave (votre box domotique) en mode exclusion
  • Effectuez un triple appui rapidement sur le bouton "Networking"
  • La LED va clignoter 6 fois en vert puis s'éteindre
    • Votre module a bien été retiré de votre réseau Z-Wave et de votre box domotique
Tout les réglages et associations sont effacés au moment de l'exclusion.

Réinitialisation

En cas de dysfonctionnement ou de difficultés à exclure / inclure le module, vous pouvez tenter une remise aux valeurs d'usine. Cette opération supprimera l'inclusion et les associations et mettra les paramètres à leur valeurs par défaut.

  • Le module doit être alimenté
  • Restez appuyé sur votre bouton "Networking" 10 secondes
  • Un rapport de reset du module doit être localement transmis
    • Votre module s'est bien réinitialisé après la transmission de ce rapport

Groupes d'association

N° Nom Description Nombre d'association maximum
1 LifeLine Groupe réservé au contrôleur Z-Wave 1
