Manuel d'utilisation de la sirène/carillon intérieur Z-WAVE+ ZIPATO AB02Z

Vous trouverez ci dessous le manuel traduit en français de la sirène/carillon intérieur Z-Wave+ Zipato AB02Z

Sommaire

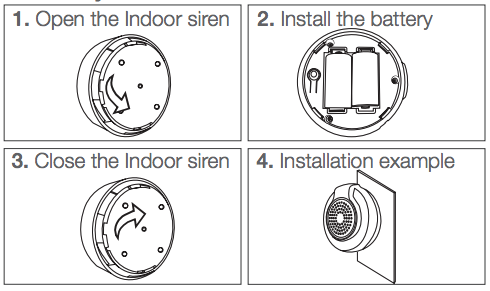

Installation des piles

  • Ouvrez le boitier en tournant le dessous du module
  • Retirez la languette de protection des piles
  • Re-fermez le boitier du module

Installation des piles

INCLUSION AU RÉSEAU Z-WAVE

Cette étape permet d'ajouter le module à votre réseau Z-Wave et ainsi de le rendre utilisable par votre box domotique.

L'inclusion étant une étape sensible et nécessitant beaucoup d'échanges avec le contrôleur Z-Wave, il est très fortement recommandé d'effectuer cette opération à moins de 2m sans obstacle du contrôleur Z-Wave (box domotique).
Le processus d'inclusion peut porter plusieurs noms suivant les logiciels ou box domotiques utilisés. Il peut par exemple être appelée "ajouter un périphérique Z-Wave" ou associer un module (bien que le terme association soit impropre avec le Z-Wave car définissant un autre type d'action).

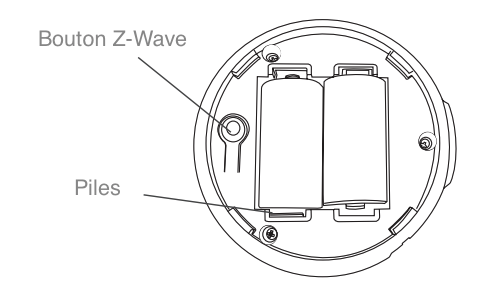

Présentation

  • Les piles doivent être insérées et suffisamment chargées.
  • Mettez votre contrôleur Z-Wave (box domotique) en mode inclusion.
  • Effectuez un triple appui très rapide sur le bouton Z-Wave du module.
    • Le voyant du module doit clignoter en rouge 5 fois.
    • Votre box / logiciel domotique doit vous indiquer après quelques secondes la réussite de l'inclusion

EXCLUSION DU RÉSEAU Z-WAVE

Cette opération permet de "libérer" le détecteur de son inclusion précédente afin de pouvoir l'inclure à un autre réseau Z-Wave.

L'exclusion étant une étape sensible, il est très fortement recommandé d'effectuer cette opération à moins de 2m sans obstacle du contrôleur Z-Wave (box domotique)
Le processus d'exclusion peut porter plusieurs noms suivant les logiciels ou box domotiques utilisés. Il peut par exemple être appelée "supprimer un périphérique Z-Wave".
Vous pouvez exclure un module Z-Wave avec n'importe quel contrôleur (ou box domotique), même s'il ne s'agit pas de celui qui avait servi à l'inclure.
  • Les piles doivent être insérées et suffisamment chargées.
  • Mettez votre contrôleur Z-Wave (box domotique) en mode exclusion.
  • Effectuez un triple appui très rapide sur le bouton Z-Wave du module.
    • Le voyant du module doit clignoter en rouge 5 fois.
    • Votre box / logiciel domotique doit vous indiquer après quelques secondes la réussite de l'exclusion.
Tous les réglages et associations sont effacés au moment de l'exclusion.

Réinitialisation

En cas de dysfonctionnement ou de difficultés à exclure / inclure le module, vous pouvez tenter une remise aux valeurs d'usine. Cette opération supprimera l'inclusion et les associations et mettra les paramètres à leur valeurs par défaut.

  • Les piles doivent être insérées et suffisamment chargées.
  • Effectuez un appui prolongé pendant 10 secondes sur le bouton Z-Wave du module.
    • Le voyant du module doit clignoter en bleu pendant 3 secondes
  • Relâchez le bouton Z-Wave

Associations (groupes)

La sirène peut être "associée" à d'autres modules Z-Wave / Z-Wave+ inclus dans le même réseau Z-Wave. Cela permet de définir à quel(s) module(s) les informations sont transmises.

  • Le groupe 1 doit être associé (uniquement) à la box / logiciel domotique et permet de lui transmettre les états d'ouverture / fermeture, l'état du capteur de sabotage ainsi que le niveau des piles.
  • Le groupe 2 permet de commander d'autre module ON/OFF sur changement d'état de la sirène. Lorsque la sirène se déclenche, elle envoie un ordre ON aux modules associés, et lorsque la sirène s'éteint elle envoie un ordre OFF aux modules associés.
    Il n'est pas recommandé d'associer la box / logiciel domotique à ce groupe mais uniquement des actionneurs.
    Le groupe 2 est limité à 5 associations au maximum.
Certaines box ou logiciels domotiques comme la Orange Homelive ou la Somfy Tahoma par exemple, ne permettent pas de gérer les associations Z-Wave. Il s'agit d'une limitation liée à leur logiciel et voulue par leur fabricant.
La sirène ne gérant pas l'inclusion sécurisée (communication cryptées), vous ne pourrez l'associer qu'à des modules ayant aussi été inclus en mode non sécurisé.

Paramètres

La sirène possède quelques "paramètres" pouvant être configurés depuis votre box ou logiciel domotique.

Certaines box ou logiciels domotiques comme la Orange Homelive ou la Somfy Tahoma par exemple, ne permettent pas de régler les paramètres des modules Z-Wave. Il s'agit d'une limitation liée à leur logiciel et voulue par leur fabricant.
N° Taille
(Octet / Byte DEC)		 Fonction Valeur par défaut Valeur Commentaire
1 1 Règle le volume de l'alarme 2 1 Faible
2 Moyen
3 Fort (115dB à 1m)
2 1 Règle la durée de l'alarme 2 0 30 secondes
1 1 minute
2 5 minutes
3 1 Règle la durée de la musique du carillon 1 0 La musique joue sans arrêt, l'arrêt est uniquement manuel
1-127 Durée en secondes
4 1 Règle le volume de la musique du carillon 2 1 Faible
2 Moyen
3 Fort
5 1 Règle la sonorité de l'alarme 9 1-10 Choix de la sonorité
6 1 Règle la sonorité de la musique du carillon 10 1-10 Choix de la sonorité
